2017年7月18日星期二

哈尔滨大剧院-建模

前言:本文章所涉及图片均为本博客所有。

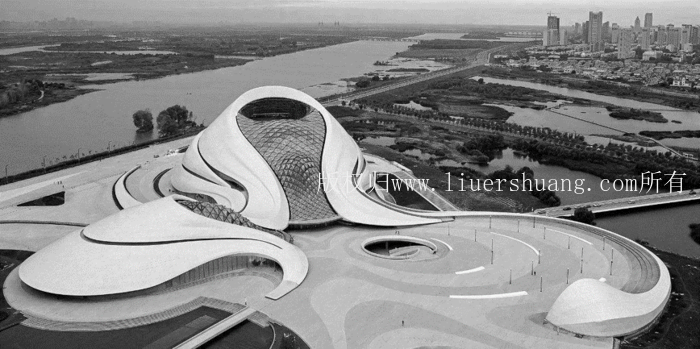

哈尔滨大剧院






   成果模型




   建模过程1——外壳制作

首先将剧院的大小体量抽象为椭圆,然后按照屋顶平面的形状绘制建筑轮廓,在于立面对应式采取切片投影的方式,然后对细节进行调整,最终形成空间轮廓线。



   建模过程1——外壳制作

在制作外壳的过程中,经过尝试发现,若直接采用rhino进行双轨扫掠,得到的曲面会发生内凹变形,于是最终借助gh,先将曲线进行等分连线,再通过这些连线与先前得到的轮廓线进行双轨扫掠.




   建模过程1——外壳制作

玻璃竖挺制作

对于在高度方向上变化的玻璃幕墙的竖挺制作,同样借助了gh,用点等分曲面,并对连线进行pipe.





   建模过程2——屋顶制作




   建模过程2——玻璃屋顶制作

玻璃屋顶制作的一个重点在于每一个椎体的定点突起的高度是不一样的,所以的制作过程中,用到了gh里的点干扰,随着突起点距干扰点距离的大小,突起的高度不同。



   建模过程2——玻璃屋顶制作





   建模过程2——玻璃屋顶制作





   建模过程3——室内墙体及楼板制作





   建模过程3——室内墙体及楼板制作





   建模过程4——结构




   建模过程4——结构





   建模过程4——结构




   建模过程4——结构




   建模过程5——场地




   模型透视




   模型透视




   模型透视




   模型透视




   模型透视




   模型透视




   模型透视




   模型透视
